MLW-1A微波着陆模仿仪

MLW-1A微波着陆模仿仪

规格

生产地

制造商

如想咨询和购买此设备,请联系通联航空旗下长沙捷联航空电子技术中心。

联系人:胡毅

电 话:15999988357 / 15307482328

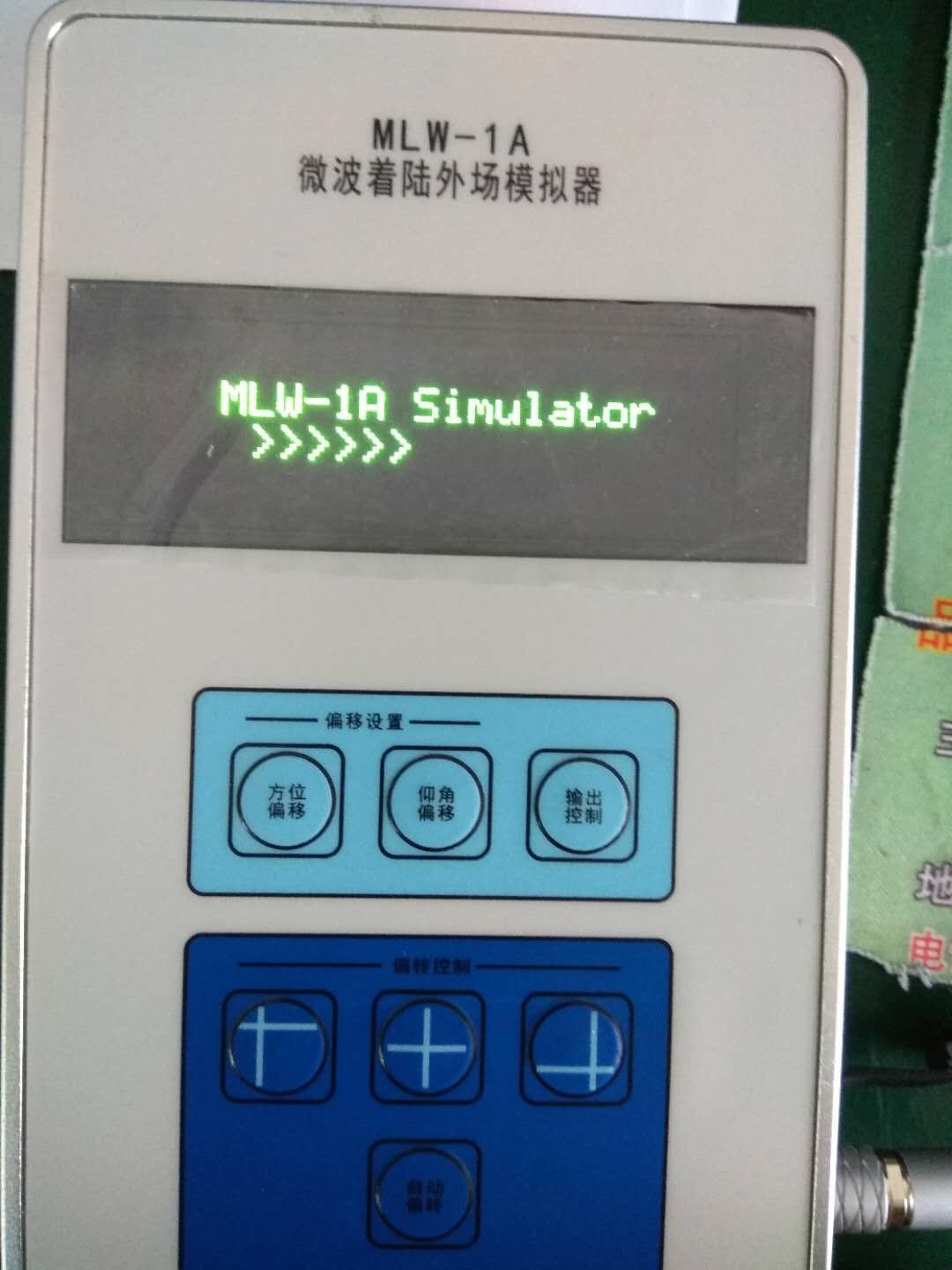

MLW-1A型微波着陆机载设备外场模拟器是MLS机载设备在维护过程中必须的一种专用测试设备,用于定性地对MLS机载设备进行测试。它可以模拟出MLS地面台向空中发射的方位信号、仰角信号、数据信号。





1、射频频率

工作频率:5031 MHz;

精    度:±10KHz;

号:500;

2、天线馈电端口射频输出电平(前导电平)

远距电平: > -20dBm。

电平精度: ±2dBm。

3、旁瓣

旁瓣电平比扫描波束电平低20±1dB,波形与扫描波束相同,波束宽度为扫描波束的一半,填充时间从前导末至扫描休止期开始,扫描休止期结束至扫描结束。

4、DPSK调制

逻辑“0”:无相位变化;

逻辑“1”:180°±10%相位变化;

幅度平衡:±0.5dB;

转换时间:< 8us(从10%~90%转换)。

5、偏转角度

中心:方位0°±0.1°,仰角3°±0.1°;

满偏:方位1.5°,仰角0.5°;

6、环境条件

工作温度:-20℃~+55℃;

存贮温度:-40℃~+65℃;

7、电源

主电源:两节3.7V 2600mAh 18650型锂电池;

备用电源:+24~+30VDC ≥600mA;

   工作电流:≤550mA。
